SEM: SU8020 FE-SEM, Cryo-SEM 冷凍系統, PP3000T (Quorum)

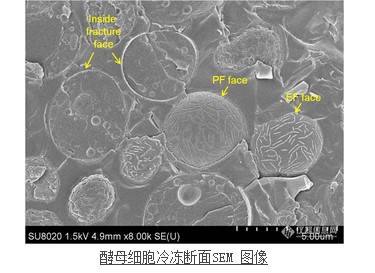

       利用Cryo-SEM冷凍系統可以快速得到芽殖酵母細胞的斷面。在SEM下可觀測細胞的內部及表面構造。

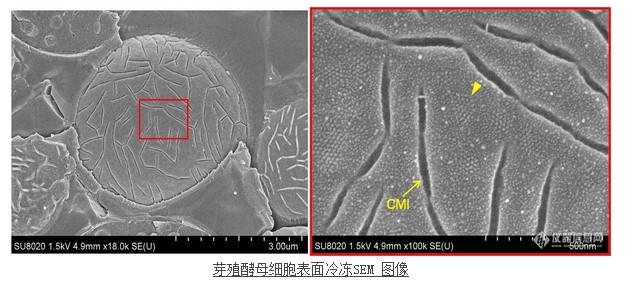

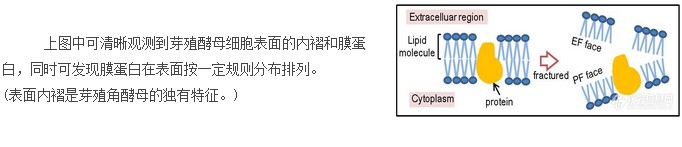

PF, 芽殖酵母

EF, 裂殖酵母

SEM: SU8020 FESEM, Cryo-SEM冷凍系統, PP3000T (Quorum)

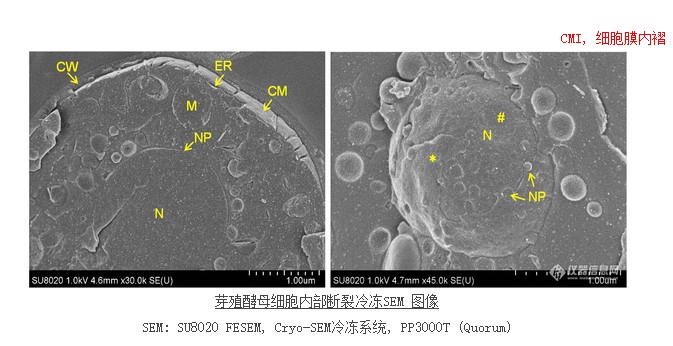

研究了冷凍芽殖酵母細胞的隨機斷面，左圖中可清晰地觀測到細胞壁，細胞膜及細胞器。 右圖中，細胞核的三維結構可在斷裂細胞內觀測到，同時外部(＊) / 內部 (#)核膜及核膜孔也清晰可見?！?/p>

CM, 細胞膜; CW, 細胞壁; ER, 內質網;

M, 線粒體; N, 細胞核; NP, 核膜孔

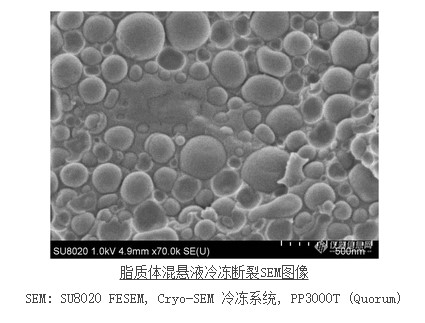

利用Cryo-SEM冷凍系統可快速冷凍脂質體并觀察其斷面。上圖中可觀測到脂質體表面及內部構造。
